人體硅膠包括液體人體硅膠和人體硅膠制品，這兩種不同階段人體硅膠操作注意什么呢？液體人體硅膠為人體硅膠制品的原材料，液體人體硅膠可以制作成人體硅膠模具模型，模特，名人蠟像，人皮面具，仿真人體皮膚，機器人，義肢，義乳，成人用品等。液體人體硅膠操作需要注意什么？人體硅膠制品操作有需要注意什么？

液體人體硅膠操作分為人工操作和機器操作，人工操作人體硅膠注意：1.操作比例配比，人體硅膠常規比例配比為1:1。配比操作過(guò)程需要借助電子秤進(jìn)行稱(chēng)量，這樣才能更準確配比出合理比例。2.液體人體硅膠不能與縮合型硅膠、水、雜質(zhì)、有機錫催化劑、酸、堿等其它含氮、磷、硫的有機化合物有任何接觸，包括操作工具，否者會(huì )導致液體人體硅膠不固化。3.液體人體硅膠混合攪拌后需要進(jìn)行抽真空，這樣制作出來(lái)人體硅膠制品才能更光滑，抗撕裂更好，拉伸強度得到更好保障。4.操作液體人體硅膠中不能抽煙，否則會(huì )發(fā)生“硅膠中毒”情況，同樣也會(huì )導致液體人體硅膠不固化。

機器操作人體硅膠需要注意與人體硅膠一樣，1.操作配比，2.機器與液體硅膠接觸范圍是否干凈，不能含有人工操作中第二點(diǎn)里面元素。3.液體人體硅膠混合配比后要立即使用完畢，不要以為放入機器就可以保存剩余硅膠第二天使用，液體人體硅膠一旦混合攪拌后，兩種組份就會(huì )發(fā)生反應，慢慢開(kāi)始步入硫化階段。液體人體硅膠無(wú)論是人工操作還是機器操作都可以采用室溫硫化或者加溫硫化方式，如果想液體人體硅膠加速硫化，可以直接采用加溫硫化方式，但是要注意加溫的溫度，不能過(guò)高。

人體硅膠制品操作注意：1.剛制作好人體硅膠制品不要急于使用，等待其里里外外完全固化后才操作使用，這樣才能更好發(fā)揮其性能與效果。2人體硅膠制品不能與尖銳或者鋒利刀具工具接觸，否則會(huì )導致人體硅膠破裂，發(fā)生不耐用。3.人體硅膠制品不能在暴曬環(huán)境下操作使用。4.操作使用完畢后需要清理干凈人體硅膠制品，然后放置陰涼地方保存。

食品級模具硅橡膠可以用于制作方糖硅膠模具、餅干模具，巧克力模具，蛋糕硅膠模具，肉腸模具等食品用途模具，還可以用于制作樹(shù)脂工藝品，蠟燭，手工皂，石膏等制品硅膠模具。用途廣泛的食品級模具硅橡膠怎樣選擇合適進(jìn)行使用？

食品級模具硅橡膠選擇與模具硅膠選擇大致一樣。根據用途與開(kāi)模工藝選擇對應食品級模具硅橡膠的硬度。采用灌模方式制作公仔類(lèi)型巧克力硅橡膠模具可以選擇5-10度食品級模具硅橡膠，如果采用分片開(kāi)?？梢赃x擇20度。制作比較規整結構簡(jiǎn)單的食品灌?？刹捎?0-25度。樹(shù)脂、石膏工藝品采用25-35度；蠟燭，手工皂可以選擇10-20度食品級模具硅膠進(jìn)行開(kāi)模。

食品級模具硅橡膠根據產(chǎn)品性能進(jìn)行選擇，有的制作出來(lái)硅橡膠模具需要耐高溫性，如烘焙類(lèi)蛋糕，餅干，肉腸等使用食品級模具硅橡膠就需要選擇耐高溫性，同樣樹(shù)脂工藝品類(lèi)型模具硅橡膠一樣。石膏工藝品模具硅膠需要耐酸堿性。選擇對應性能食品級模具硅橡膠才能更好確保制作出來(lái)硅橡膠模具耐用性。

食品級模具硅橡膠選擇中需要留意操作配比，常規操作配比為1:1，但是有的特殊情況下食品級模具硅膠可以調整為9:1或者10:1進(jìn)行配比。需要根據自己操作喜歡進(jìn)行選擇和操作配比比例的模具硅橡膠。

在食品級模具硅橡膠選擇中除了上述3點(diǎn)外，還有注意制作開(kāi)模對象是否含有水、雜質(zhì)、有機錫催化劑、酸、堿等其它含氮、磷、硫、錫、鎘、汞等重金屬接觸物質(zhì)，如果含有這些物質(zhì)成分是不能選擇食品級模具硅膠進(jìn)行開(kāi)模，否則會(huì )導致食品級硅橡膠模具不固化。

圖案，圖形，文字印刷有很多工藝，比如絲印，壓印，燙印，移印等各種方式。不同印刷技術(shù)需要使用不同的機器或者輔助儀器。移印工藝需要專(zhuān)業(yè)移印機器，移印膠頭，鋼板，油墨等材料完成整個(gè)移印過(guò)程。移印膠頭是在移印工藝上是不可缺少的部件，如果在移印過(guò)程中發(fā)現移印膠頭發(fā)生開(kāi)裂情況怎么辦？是什么原因導致移印膠頭開(kāi)裂？

導致移印膠頭開(kāi)裂原因列舉一下幾種可能性。

移印膠頭開(kāi)裂制作膠頭時(shí)候硅油添加過(guò)量，移印膠頭與其他硅膠制品一樣道理。硅油在調整膠頭的硬度同時(shí)也是破壞了硅膠分子量結構，過(guò)量硅油導致膠頭柔軟，易變形，各方面性能下降。

移印膠頭制作過(guò)程中固化劑量沒(méi)有把控好，不采用電子秤進(jìn)行配比操作，采用估算方式，或者采用量杯進(jìn)行操作。

移印機器調整操作不恰當，移印機器剛安裝完膠頭后需要慢慢進(jìn)行移印速度，上下油墨速度，壓力等數據調整。在操作過(guò)程中沒(méi)有注意移印膠頭硬度變化，依然采用之前數據進(jìn)行生產(chǎn)。

移印膠頭原料不夠優(yōu)質(zhì)，膠質(zhì)不夠細膩，制作出來(lái)膠頭不夠光滑，比較粗糙。

移印對象與膠頭接觸面形狀，移印產(chǎn)品表面粗糙，移印面存在直角邊，長(cháng)期接觸同樣會(huì )導致移印膠頭開(kāi)裂。

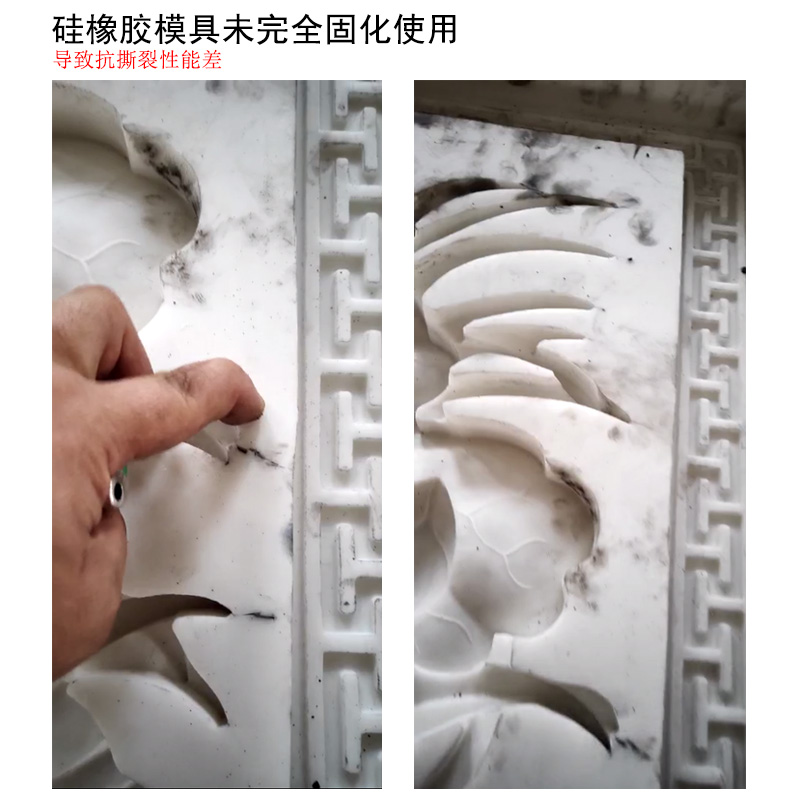

移印膠頭未完全固化后就投產(chǎn)使用，也會(huì )導致移印膠頭使用中發(fā)生開(kāi)裂情況。

那么該怎樣解決和避免移印膠頭開(kāi)裂問(wèn)題？

移印膠頭制作過(guò)程中需要添加硅油盡量要先咨詢(xún)供應商對應配比，在更換供應商情況下，依然需要咨詢(xún)新供應商硅油添加比例，不同供應商硅膠生產(chǎn)存在或多或少差異。最佳方式就是先咨詢(xún)供應商添加硅油分類(lèi)，再進(jìn)行小量測試。

同樣固化劑配比也要跟隨供應商提供說(shuō)明進(jìn)行，如果由于天氣變化想加速硅膠頭固化，需要調整固化劑比例時(shí)候，可將固化劑比例上調1%-3%，固化劑分量還是需要咨詢(xún)供應商為準。

更換不同類(lèi)型移印膠頭時(shí)候，記得要對移印機各方面進(jìn)行調整數據，已達到最佳匹配模式。

移印膠頭原料選擇，盡量選擇一些大品牌，有知名度的供應商廠(chǎng)家合作。購買(mǎi)后發(fā)現移印膠漿不夠細膩含有雜質(zhì)時(shí)候請暫勿使用，與供應商溝通。

剛制作出來(lái)移印硅膠頭，脫模修剪后請放置24小時(shí)后再投產(chǎn)使用，尤其是大移印膠頭。

移印膠頭需要定期進(jìn)行補膠操作，使用一段時(shí)間后移印硅膠頭需進(jìn)行補膠操作。

開(kāi)裂移印膠頭可以采用硅膠專(zhuān)業(yè)膠水就行修補，但是作用不大，使用一段時(shí)候同樣會(huì )發(fā)生開(kāi)裂，只能短時(shí)間使用。如果移印膠頭開(kāi)裂嚴重只能報廢處理。

還有很多小細節問(wèn)題導致移印膠頭開(kāi)裂發(fā)生以及補救方法，小編就不一一列舉。如在使用移印硅膠中產(chǎn)生疑問(wèn)可直接咨詢(xún)或者電詢(xún)我們宏圖硅膠，我們不僅僅是生產(chǎn)銷(xiāo)售硅膠，我們還提供專(zhuān)業(yè)硅膠操作指導，硅膠模具定制等服務(wù)。

       好好的一個(gè)新制成移印硅膠頭怎么就不上油？是膠頭原料本身就不好上油嗎？對于剛接觸移印硅膠朋友會(huì )產(chǎn)生類(lèi)似的疑問(wèn)。
       移印硅膠頭不上油有幾種可能性：
       ①移印膠頭沒(méi)有觸碰到油板，調整移印機器；
       ②移印膠頭過(guò)硬，導致油板油墨沒(méi)有吸附在膠頭上。這時(shí)候需要重新制作一個(gè)新移印膠頭采用硅油進(jìn)行調整硬度；
       ③新制移印膠頭表面有一層薄膜，可以采用砂紙打磨一下，同樣也可以涂層一層爽身粉，目的為了增加移印膠頭的摩擦力，從而讓油墨吸附在膠頭上，更好解決移印膠頭不上油現象；
       ④油墨粘稠度影響，需要將油墨調整到一個(gè)合適程度才能夠讓移印膠頭更好上油。

移印硅膠頭上油問(wèn)題解決了，但是不落油問(wèn)題來(lái)了。同樣移印膠頭不落油也有幾種可能性：
       ①移印膠頭本身硬度問(wèn)題，移印膠頭硬度不僅僅影響其上油，同樣也有對移印硅膠頭不落油影響。同樣制作中需要很好把控硅油添加量。
       ②移印膠頭的形狀是否制作正確，移印膠頭形狀需要根據移印對象圖案面與圖案大小進(jìn)行設計。
       ③油墨過(guò)稀，導致油墨只能吸附在膠頭上，移印硅膠頭不落油現象自然而然就發(fā)生。
       ④移印對象本身表面有一層保護膜，比如剛制作好的油漆產(chǎn)品，塑料產(chǎn)品，電子產(chǎn)品等。由于產(chǎn)品中具有一層油層保護或者脫模劑保護層，導致移印過(guò)程中油墨并沒(méi)有吸附到產(chǎn)品本身上，導致我們認為移印硅膠頭落油現象?？梢圆捎孟礉嵕蛘咛炷撬畬a(chǎn)品表面油層洗掉，在進(jìn)行移印操作。

       移印硅膠頭不上油不落油原因不僅僅在膠頭上，還有其他外在因素在控制，所以我們在測試或者生產(chǎn)過(guò)程中，發(fā)現不上油或者不落油情況時(shí)候可以一一進(jìn)行排查，也可以直接咨詢(xún)我們宏圖硅膠進(jìn)行專(zhuān)業(yè)技術(shù)指導。

移印硅膠頭使用壽命影響產(chǎn)品生產(chǎn)，所以在移印硅膠頭制作過(guò)程時(shí)候廠(chǎng)家會(huì )選擇幾家供應商進(jìn)行試樣對比，選擇最終符合自己操作與機器使用的移印硅膠制作出來(lái)的膠頭。有的廠(chǎng)家也會(huì )在制作移印膠頭時(shí)候多制作1-2個(gè)膠頭做備用，避免由于生產(chǎn)工廠(chǎng)移印硅膠頭不耐用導致系列生產(chǎn)問(wèn)題發(fā)生。到底什么原因導致移印硅膠頭不耐用發(fā)生，之前小編在“移印硅膠頭使用中遇到問(wèn)題”也簡(jiǎn)單描述過(guò)，今天我們來(lái)詳細分析具體原因。

導致移印硅膠頭不耐用原因我們可以從以下四個(gè)方面入手：移印硅膠選料；移印膠頭制作；硅膠頭使用；移印硅膠頭保存保養。

移印硅膠原料選擇方面導致移印膠頭不耐用原因：

1. 供應商生產(chǎn)廠(chǎng)家沒(méi)有選擇好，本身移印硅膠原料是沒(méi)有問(wèn)題，主要問(wèn)題在于廠(chǎng)家生產(chǎn)過(guò)程中忽視或者為了節省時(shí)間或者人工成本。在移印硅膠過(guò)濾環(huán)節中采用常規過(guò)濾網(wǎng)或者常規過(guò)濾操作方式。由于移印硅膠生產(chǎn)過(guò)濾工藝上需要比普通硅膠要求更高，過(guò)濾網(wǎng)孔徑要更小，過(guò)濾方法工藝需要更為仔細多次，這樣的移印硅膠制作出來(lái)的膠頭會(huì )更光滑更質(zhì)感剛好，上下油順暢等。

2. 移印硅膠硬度選擇沒(méi)有選擇正確，同樣也會(huì )導致移印膠頭不耐用。有的客戶(hù)不清楚自己需求移印膠頭硬度自行選擇直接購買(mǎi)移印硅膠導致最終移印膠頭硬度不適合移印產(chǎn)品使用；不同廠(chǎng)家生產(chǎn)硅膠工藝上有差別，在更換供應商后沒(méi)有仔細落實(shí)移印膠頭硬度；還有在沒(méi)有咨詢(xún)供應商操作情況下，廠(chǎng)家需要移印不同產(chǎn)品時(shí)候采用之前采購移印硅膠制作膠頭但是操作過(guò)程不清楚怎樣把控硅油分量，導致制作出來(lái)移印膠頭不耐用。

移印膠頭制作方面導致移印膠頭不耐用原因：

1. 如上面所說(shuō)的客戶(hù)自行調整移印硅膠硬度來(lái)制作不同硬度膠頭，但是沒(méi)有把控好硅油的分量導致移印膠頭過(guò)軟不耐用。

2. 除了添加硅油以外還有就是固化劑比例沒(méi)有控制好，在操作配比環(huán)節中沒(méi)有采用電子秤進(jìn)行稱(chēng)量配比，或者沒(méi)有根據廠(chǎng)家說(shuō)明進(jìn)行添加固化劑。

移印膠頭使用中導致移印硅膠頭不耐用原因：

1. 剛制作好移印膠頭在沒(méi)有完全干透情況下，進(jìn)行使用。如果想要膠頭更耐用，能夠達到理想使用效果，建議新制作硅膠頭放置24h后才投產(chǎn)使用。

2. 使用移印對象的外形有鋒利部分，或者容易對硅膠造成傷害的部位，膠頭長(cháng)期使用接觸也會(huì )導致不耐用。

移印硅膠頭保存保養方面導致移印硅膠膠頭不耐用原因：

1. 使用完后移印膠頭沒(méi)有進(jìn)行清潔清理，讓油墨長(cháng)時(shí)間殘留在膠頭上。

2. 移印膠頭沒(méi)有放置在避免陽(yáng)光直射，陰涼的地方保存，長(cháng)期不使用硅膠頭沒(méi)有套上保護袋。
